Descrizione
Nuovo

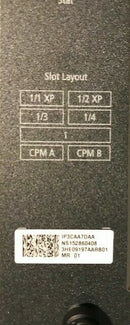

Modulo Ventola Alcatel-Lucent 7750 SR-a4 Fan Tray
Numero di parte 3HE09197AARB01
IP3CAA7DAA
NS153861273
MR: 02
Componenti del telaio 7750 SR-a Raffreddamento dei moduli SystemFan40
Nota: per la maggior parte delle applicazioni, un solo blocco di alimentazione può alimentare un sistema 7750 SR-a4.
Tuttavia, Alcatel-Lucent consiglia di calcolare il consumo massimo di energia di tutti i componenti del telaio e di installare un secondo blocco di alimentazione, se necessario. Per il 7750 SR-a8, sono necessari due blocchi di alimentazione per soddisfare tutte le esigenze del sistema se si lavora senza alimentazione.
Devono essere installate e alimentate tre unità di alimentazione in ogni momento per garantire la ridondanza (N + 1). Tutti gli slot inutilizzati devono essere dotati di pannelli di impedenza per mantenere il contenimento delle interferenze elettromagnetiche e un adeguato flusso d'aria all'interno del telaio.
Il sistema di raffreddamento è progettato per mantenere i componenti interni entro una gamma di temperatura accettabile. Il sistema di raffreddamento dei 7750 SR-a4 e 7750 SR-a8 comprende i seguenti componenti: • un modulo ventola • un filtro aria con supporto in metallo riutilizzabile e filtro sostituibile in loco • la presa d'aria sul lato destro e lo scarico sul lato sinistro del telaio
Il sistema 7750 SR -un è raffreddato da ventole a velocità variabile alloggiate in un modulo ventola. L'aria viene aspirata nel sistema da un'apertura di ingresso filtrata situata sul lato destro, attraverso il telaio e i componenti della linea, quindi espulsa dal modulo ventola situato sul lato sinistro del telaio.
La velocità della ventola viene ridotta a temperature normali e aumenta progressivamente fino alla velocità massima quando la temperatura ambiente aumenta. I moduli ventola sono a risparmio energetico e conformi ai requisiti acustici NEBS3.
